Специалисты компании «Split sale» выполнят монтаж VRF Midea систем под ключ в Москве и Московской области. Разработаем проект вентиляции и кондиционирования для объекта любого назначения и сложности, поможем подобрать и купить VRV систему и расходные материалы. На все выполненные работы выдаётся гарантия. Проводим гарантийное и постгарантийное сервисное обслуживание промышленных кондиционеров и вентиляционных систем.

Цены на монтаж мультизональных VRF Midea систем в Москве

Итоговая цена услуги монтажа мультизонального кондиционирования на объекте зависит от его конфигурации, площади, планировки, этажности. На смету также влияет мощность выбранного оборудования, его марка, модель, тип. Протяжность и разветвлённость коммуникаций тоже учитывается при формировании бюджета. Более детально об этом вам расскажет наш специалист. Базовые расценки на услуги монтажа смотрите в таблице ниже.

Расчет стоимости монтажа VRF Midea

Устройство и принцип работы

Система VRF — это комплекс климатического оборудования, которое предназначено для поддержания уникального микроклимата в нескольких разделённых физически зонах. Благодаря этому такую технику называют ещё мультизональной. Ближайшим аналогом является центральный кондиционер, на смену которому и пришла рассматриваемая технология, как более совершенная, экономичная, выгодная.

Любая VRF отличается следующими признаками:

1. Общий внешний блок. Он служит для подготовки хладагента, который по разветвлённой сети магистралей передаётся на внутренние блоки. Физически внешних устройств может быть несколько, но в рамках одного проекта они всё равно объединяются в единый комплекс, и работают сообща. Делается такой монтаж для того, чтобы нарастить производительность мультизональной системы и покрыть за счёт этого большую площадь обслуживания.
2. Общий хладагент. В отличие от классических проектов, построенных по схеме «чиллер-фанкойл» (где есть ещё и гидравлический контур), в технологии VRF применяется один и тот же хладагент на всю систему.
3. Компрессор инверторного типа. Такое оборудование способно изменять свою производительность плавно, в зависимости от текущих потребностей системы. Если классическая сплит-система включается и выключается по достижении необходимой температуры, то инвертор просто плавно снижает мощность, поддерживая заданные параметры.
4. Несколько внутренних блоков. Все они подключаются к одной и той же системе, но физически располагаются в разных зонах, в том числе, с отличающимися требованиями к микроклимату. Например, в одном обслуживаемом помещении может параллельно поддерживаться +18°C, во втором +25°C, в третьем кондиционер вообще выключен за ненадобностью.
5. Масштабируемость. В зависимости от потребностей объекта количество блоков возможно увеличивать. То есть, если в каких-либо помещениях кондиционер не был предусмотрен проектом, а в нём возникла необходимость, его можно добавить, привязав к уже существующей VRV.

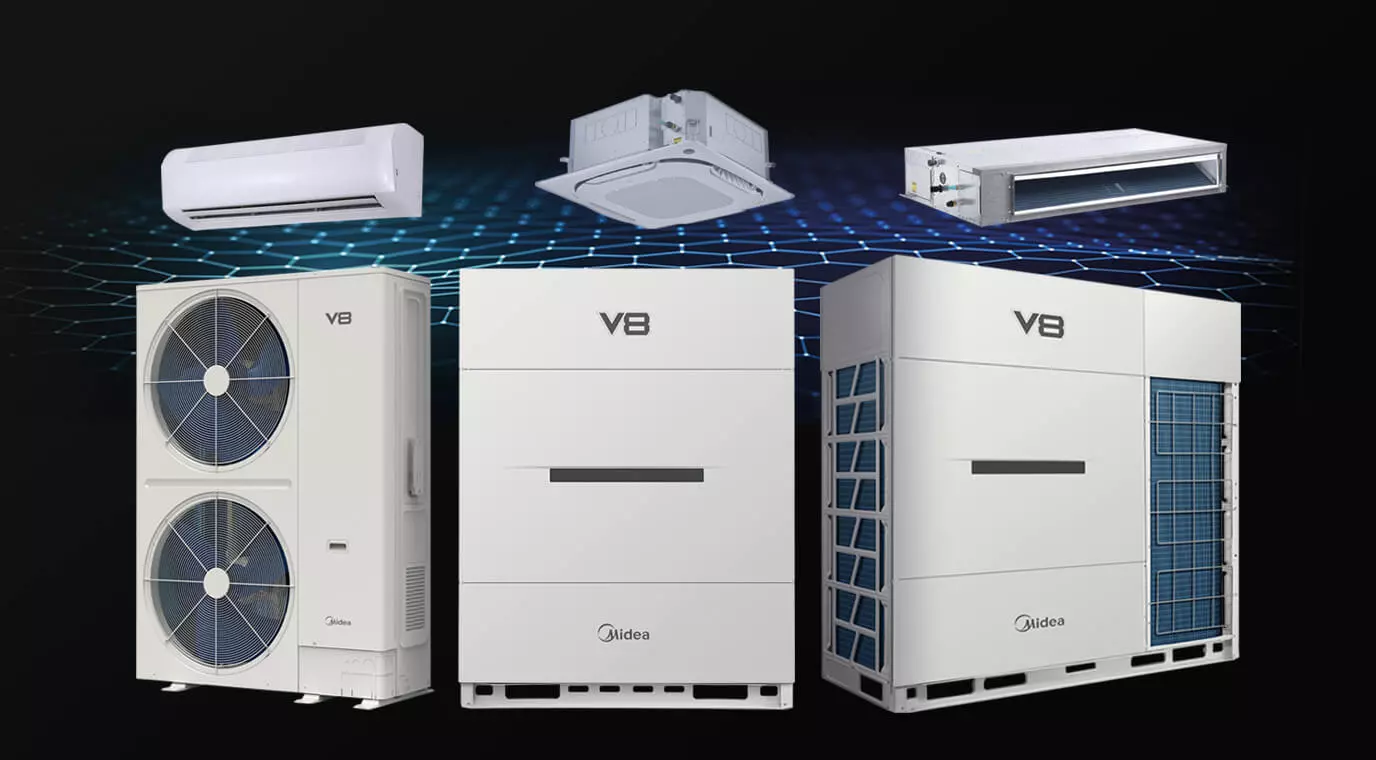

6. Разнообразие оборудования. В отличие от других систем, мультизональная может состоять из разных по форме, месту установки и принципу действия моделей. В одном помещении может работать настенный кондиционер, в другом канальный, в третьем потолочный или напольный.
7. Автоматизация. Режим работы внешнего блока устанавливается автоматически, на основании команд пользователей и сигналов с датчиков в каждой отдельной зоне. В зависимости от конфигурации проекта возможно программирование по таким критериям, как температура, время суток, день недели и другим.

Принцип работы VRF и VRV вытекает из рассмотренных выше признаков. Автоматика постоянно обрабатывает сигналы, стекающиеся к главному узлу управления, и в зависимости от введённых настроек управляет работой всего оборудования. При этом достигается максимальная энергоэффективность, то есть, ни в какой из обслуживаемых зон кондиционер не будет потреблять электроэнергию, если в этом нет надобности. Внешний блок (или их сборка) повышает или понижает свою мощность автоматически до такого уровня, которого достаточно для обеспечения подготовленным хладагентом в соответствии с текущими режимами работы.

Различия между VRV и VRF

В связи с тем, что VRV и VRF системы хоть и представляются всегда вместе, но не имеют единого названия, многие полагают, что это две разные технологии. Но с какими-то техническими (незначительными) различиями. На самом деле это не так. С технической точки зрения что VRV, что VRF — это одна и та же мультизональная система кондиционирования, с одинаковым устройством и принципом.

Дело в том, что впервые эту технологию начала внедрять известная компания Daikin, которая и зарегистрировала аббревиатуру VRV. Понятно, что другие производители тоже захотели выпускать аналогичную продукцию. Но им пришлось использовать другую аббревиатуру, чтобы оставаться в рамках закона. Так появились на рынке VRF.

VRV — Variable Refrigerant Volume, что переводится, как переменный объём хладагента. VRF — Variable Refrigerant Flow, что можно перевести, как переменный расход хладагента. Суть осталась та же, технология, компоновка, устройство и принцип действия тоже. Но вот модели с аббревиатурой VRV выпускает только упомянутая компания, тогда как остальные производят аналогичные модели с обозначением VRF.

Преимущества

• Мультизональность. Заключается в возможности обеспечивать требуемые параметры микроклимата в нескольких физически разделённых зонах посредством одной и той же системы кондиционирования.
• Компактность. Внешний блок или их сборка устанавливается снаружи здания, на крыше, в подвале, цоколе или рядом с постройкой. Внутренние же могут быть какими угодно, в том числе, встраиваемыми в вентиляцию.
• Экономичность. Достигается за счёт применения компрессора инверторного типа с электронным управлением мощностью.
• Низкая шумность. Наибольший шум создаётся внешним оборудованием, которое находится за пределами помещений. Внутренние кондиционеры многих конфигураций не издают слышимого шума вообще.
• Независимость. Когда кондиционер в одном из помещений выходит из строя, это не влияет на работоспособность всей VRF. Исправные единицы продолжают работать в штатном режиме.
• Автоматизация. Система сама управляет своей работой, перезагружается в случае перебоев с подачей электроэнергии, учитывает погоду на улице, время года и другие параметры.
• Возможность локального ремонта и реконструкции. Старые модели можно заменять новыми, не внося серьёзные правки в проект и не выполняя монтаж VRV заново.
• Высокая производительность. Кондиционирование этого типа относится к промышленному, и позволяет организовать управление микроклиматом в многоэтажных зданиях, больших домах, на предприятиях и прочих объектах со сложной планировкой и площадями от 500 м² и гораздо больше.

Недостатки

• сравнительно высокая стоимость;
• сложный монтаж VRF;
• установка требует тщательных расчётов и не может выполняться без проекта;
• устанавливать мультизональное оборудование и прокладывать коммуникации необходимо на стадии строительства и ремонта объекта.

Как выбрать подходящую модель

Особенности и этапы монтажа ВРВ и ВРФ

В ходе установки VRV кондиционирования учитываются следующие особенности:

• действующие требования СП, СНиП и ГОСТ;
• правила противопожарной безопасности;
• спецификации монтажа, указанные в проекте;
• планировка, этажность и специфика деятельности объекта;
• монтаж коммуникаций выполняется с теплоизоляцией;
• внутренние VRV должны питаться от одного силового кабеля со своей группой безопасности;
• при монтаже воздуховодов не допускается локальное уменьшение их сечения;
• для регуляции микроклимата в помещениях можно использовать консольные, кассетные, канальные, настенные и напольно-потолочные внутренние блоки;
• VRV должна оснащаться дренажом;
• после установки проводится испытание коммуникаций.

Монтажные работы осуществляются по следующему плану:

1. Монтаж фреоновых магистралей. Устанавливаются в соответствии с монтажной схемой и спецификациями проекта.
2. Установка рефнетов. Специальные устройства, предназначенные для равномерного распределения хладагента, подаваемого от внешнего блока в сети внутренних.
3. Монтаж дренажа. Предназначен для сбора и отвода конденсата. Утилизация организовывается либо в канализационную систему, либо в ливнёвку.
4. Установка внутренних блоков. Устанавливаются в соответствии с типом, маркой и моделью, предусмотренными проектом.

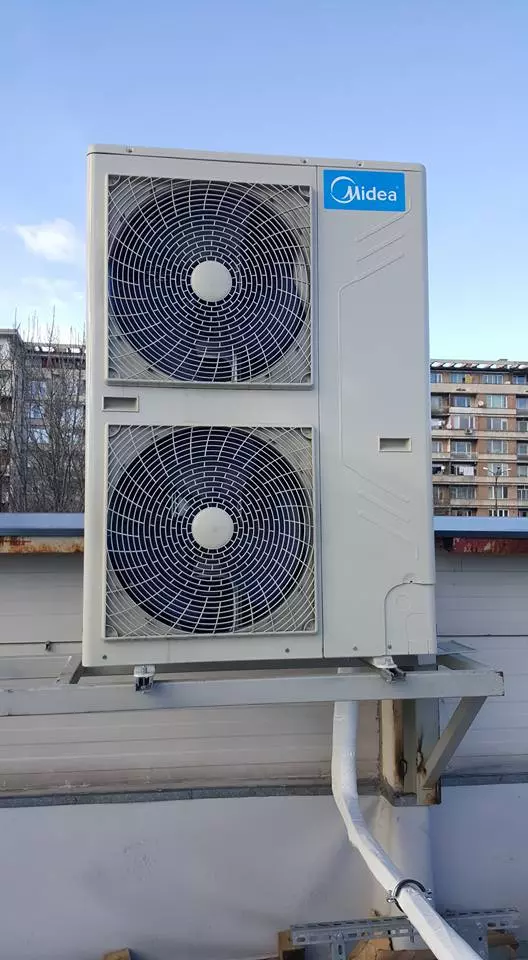

5. Монтаж уличного блока. Выполняется с учётом требований к системам данного типа. Устанавливается на крыше, рядом с постройкой либо в подвале или цоколе, если блок имеет водяное охлаждение конденсатора.
6. Монтаж системы. На данном этапе осуществляется вальцовка фреоновых трасс, монтаж к внутренним блокам.
7. Опрессовка азотом 42,5 Мпа (42 атмосферы). Проверяется герметичности системы трубопроводов и вальцовок внутренних блоков.
8. Вакуумирование. Удаление воздуха и влаги.
9. Заправка. Производится дозаправка магистрали фреоном в соответствии с рекомендациями производителей и расчётам в проекте.
10. Пуско-наладочные работы. Проводится испытание VRF кондиционирования и всех его узлов. Проверяется герметичность, работа автоматики, функциональность в соответствии с заявленными характеристиками.
11. Сдача проекта. Система принимается заказчиком, выполняются обязательства согласно договору, проводится инструктаж персонала при необходимости.

Как заказать установку VRF Midea в Москве?

Чтобы выполнить монтаж VRF систем в Москве, заказать профессионально разработанный проект кондиционирования и вентиляции, купить VRV/VRF систему и все необходимое оборудование по низким ценам, обратитесь в «Split sale». Позвоните по номеру телефона +7 (926) 384-33-20 или отправьте заявку с исходными данными для расчёта на электронную почту, адрес которой указан в разделе «Контакты». Так же мы предлагаем заключить договор на гарантийное и постгарантийное обслуживание VRV систем и всей системы вентиляции на вашем объекте.
